Autor: Antonio Bueno

Unidad didáctica:
"Simbología Eléctrica"




CURSO 3º ESO


Autor: Antonio Bueno

Unidad didáctica:
"Simbología Eléctrica"
ÍNDICE

1.-  Norma UNE-EN 60617 (IEC 60617)
2.-  Conductores, componentes pasivos, elementos de control y protección básicos
3.-  Dispositivos de conmutación de potencia, relés, contactos y accionamientos
4.-  Instrumentos de medida y señalización
5.-  Producción, transformación y conversión de la energía eléctrica
6.-  Semiconductores
7.-  Operadores analógicos
8.-  Operadores lógicos binarios
9.-  Ejemplos
10.-  Actividades
1.- Norma UNE-EN 60617 (IEC 60617)

En los últimos años (1996 al 1999) se han visto modificados los símbolos gráficos para esquemas eléctricos, a nivel internacional con la norma IEC 60617, que se ha adoptado a nivel europeo en la norma EN 60617 y que finalmente se ha publicado en España como la norma UNE-EN 60617.

Por lo que es necesario dar a conocer los símbolos más usados. La consulta de estos símbolos por medios informáticos en los organismos competentes que la publican (CENELEC y otros) está sujeta a suscripción y pago, por lo que he creído conveniente publicar éste extracto comentado, donde poder consultar de forma gratuita algunos de los símbolos más comunes.

Esta norma, está dividida en las siguientes partes:

Parte Descripción

UNE-EN 60617-2

Elementos de símbolos, símbolos distintivos y otros símbolos de aplicación general

UNE-EN 60617-3

Conductores y dispositivos de conexión

UNE-EN 60617-4

Componentes pasivos básicos

UNE-EN 60617-5

Semiconductores y tubos electrónicos

UNE-EN 60617-6

Producción, transformación y conversión de la energía eléctrica

UNE-EN 60617-7

Aparamenta y dispositivos de control y protección

UNE-EN 60617-8

Instrumentos de medida, lámparas y dispositivos de señalización

UNE-EN 60617-9

Telecomunicaciones : Conmutación y equipos periféricos

UNE-EN 60617-10

Telecomunicaciones : Transmisión

UNE-EN 60617-11

Esquemas y planos de instalación, arquitectónicos y topográficos.

UNE-EN 60617-12

Operadores lógicos binarios

UNE-EN 60617-13

Operadores analógicos

Para conocer todos los símbolos con detalle, así como la representación de nuevos símbolos debe consultarse la norma al completo.

Regresar al índice

2.- Conductores, componentes pasivos, elementos de control y protección básicos

Los símbolos más utilizados en instalaciones eléctricas son los siguientes:

Símbolo Descripción

Objeto(contorno de un Objeto)

Por ejemplo:
- Equipo
- Dispositivo
- Unidad funcional
- Componente
- Función

Deben incorporarse al símbolo o situarse en su proximidad otros símbolos o descripciones apropiadas para precisar el tipo de objeto.
Si la representación lo exige se puede utilizar un contorno de otra forma

Pantalla , Blindaje

Por ejemplo, para reducir la penetración de campos eléctricos o electromagnéticos.
El símbolo debe dibujarse con la forma que convenga.

Conductor

Conductor

Se pueden dar informaciones complementarias.
Ejemplo: circuito de corriente trifásica, 380 V, 50 Hz, tres conductores de 120 mm2, con hilo neutro de 70 mm2

Conductores(unifilar)

Las dos representaciones son correctas
Ejemplo: 3 conductores

Conexión flexible

Conductor apantallado

Cable coaxial

Conexión trenzada

Se muestran 3 conexiones

Unión

Punto de conexión

Terminal

Regleta de terminales

Se pueden añadir marcas de terminales

Conexión en T

Unión doble de conductores

La forma 2 se debe utilizar solamente si es necesario por razones de representación.

Caja de empalme, se muestra con tres conductores con T conexiones.

Representación multilineal.

Caja de empalme, se muestra con tres conductores con T conexiones.

Representación unifiliar.

Corriente continua

Corriente alterna

Corriente rectificada con componente alterna.

(Si es necesario distinguirla de una corriente rectificada y filtrada)

Polaridad positiva

Polaridad negativa

Neutro

Tierra

Se puede dar información adicional sobre el estado de la tierra si su finalidad no es evidente.

Masa, Chasis

Se puede omitir completa o parcialmente las rayas si no existe ambigüedad. Si se omiten, la línea de masa debe ser más gruesa.

Equipotencialidad

Contacto hembra (de una base o de una clavija).Base de enchufe.

En una representación unifilar, el símbolo indica la parte hembra de un conector multicontacto.

Contacto macho (de una base o de una clavija).Clavija de enchufe.

En una representación unifilar, el símbolo indica la parte macho de un conector multicontacto.

Base y Clavija

Base y Clavija multipolares

El símbolo se muestra en una representación multifilar con 3 contactos hembra y 3 contactos macho.

Base y Clavija multipolares

El símbolo se muestra en una representación unifilar con 3 contactos hembra y 3 contactos macho.

Conector a presión

Clavija y conector tipo jack

Clavija y conector tipo jack con contactos de ruptura

Base con contacto para conductor de protección

Toma de corriente múltiple

El símbolo representa 3 contactos hembra con conductor de protección

Base de enchufe con interruptor unipolar

Base de enchufe (telecomunicaciones). Símbolo general.

Las designaciones se pueden utilizar para distinguir diferentes tipos de tomas:

TP = teléfono
FX = telefax
M = micrófono
FM = modulación de frecuencia
TV = televisión
TX = telex
= altavoz

Punto de salida para aparato de iluminación

Símbolo representado con cableado.

Lámpara, símbolo general.

Luminaria, símbolo general.

Lámpara fluorescente, símbolo general.

Luminaria con tres tubos fluorescentes (multifilar)

Luminaria con cinco tubos fluorescentes (unifilar)

Cebador, Tubo de descarga de gas con Starter térmico para lámpara fluorescente.

Resistencia, símbolo general.

Fotorresistencia

Resistencia variable

Resistencia variable de valor preajustado

Potenciómetro con contacto móvil

Resistencia dependiente de la tensión

Elemento calefactor

Condensador, símbolo general.

Condensador polarizado, condensador electrolítico.

Condensador variable

Condensador con ajuste predeterminado

Bobina, símbolo general, inductancia, arrollamiento o reactancia

Bobina con núcleomagnético

Bobina con tomas fijas, se muestra una toma intermedia.

Interruptor normalmente abierto (NA).

Cualquiera de los dos símbolos es válido.

Interruptor normalmente cerrado (NC).

Interruptor automático. Símbolo general.

Interruptor. Unifilar.

Interruptor con luz piloto. Unifilar.

Interruptor unipolar con tiempo de conexión limitado. Unifilar.

Interruptor graduador. Unifilar.

Regulador de intensidad luminosa.

Interruptor bipolar. Unifilar.

Conmutador

Conmutador unipolar. Unifilar.

Por ejemplo, para los diferentes niveles de iluminación.

Interruptor unipolar de dos posiciones. Conmutador de vaivén. Unifilar.

Conmutador con posicionamiento intermedio de corte.

Conmutador intermedio.Conmutador de cruce. Unifilar.

Diagrama equivalente de circuitos.

Pulsador normalmente cerrado

Pulsador normalmente abierto

Pulsador. Unifilar.

Pulsador con lámpara indicadora. Unifilar.

Calentador de agua. Símbolo representado con cableado.

Ventilador. Símbolo representado con cableado.

Cerradura eléctrica

Interfono.

Por ejemplo: intercomunicador.

Fusible

Fusible-Interruptor

Pararrayos

Interruptor automático diferencial.

Representado por dos polos.

Interruptor automático magnetotérmico o guardamotor.

Representado por tres polos.

Interruptor automático de máxima intensidad. Interruptor automático magnético.

Regresar al índice

3.- Dispositivos de conmutación de potencia, relés, contactos y accionamientos

La obtención de los distintos símbolos se forman a partir de la combinación de acoplamientos, accionadores y otros símbolos básicos. A continuación se muestran los más importantes y luego algunos de los símbolos más comunes.

Acoplamientos mecánicos

Símbolo Descripción

Conexión, mecánica, hidráulica, óptica o funcional.

La longitud puede ajustarse a lo necesario.

Conexión, mecánica, hidráulica, óptica o funcional.

Sólo se utiliza cuando no puede utilizarse la forma anterior.

Conexión, con indicación del sentido de la fuerza o movimiento de la translación.

Conexión, con indicación del sentido del movimiento de la rotación.

Acción retardada.

Forma 1 y forma 2

Con retorno automático.

El triángulo se dirige hacia el sentido del retorno.

Trinquete, retén o retorno no automático.

Dispositivo para mantener una posición dada.

Trinquete o retén liberado

Trinquete o retén encajado

Enclavamiento mecánico entre dos dispositivos

Dispositivo de enganche liberado

Dispositivo de enganche enganchado

Dispositivo de bloqueo

Embrague mecánico desembragado

Embrague mecánico embragado

Freno

Engranaje

Regresar al índice

Accionadores de dispositivos

Símbolo Descripción

Accionador manual, símbolo general

Accionador manual protegido contra una operación no intencionada.Pulsador con carcasa de protección de seguridad contra manipulación indebida

Mando de tirador. Tiradores

Mando rotatorio. Selectores, interruptores.

Mando de pulsador. Pulsadores

Mando por efecto de proximidad. Detectores inductivos de proximidad.

Mando por contacto. Palpadores

Accionamiento de emergencia tipo "seta". Pulsador de paro de emergencia

Mando de volante.

Mando de pedal.

Mando de palanca.

Mando manual amovible.

Mando de llave.

Mando de manivela.

Mando de corredera o roldana. Final de carrera

Mando de leva . Interruptor de leva

Mando por acumulación de energía.

Accionamiento por energía hidráulica o neumática, de simple efecto.

Accionamiento por energía hidráulica o neumática, de doble efecto.

Accionamiento por efecto electromagnético. Relé.

Accionamiento por un dispositivo electromagnético para protección contra sobreintensidad

Accionamiento por un dispositivo térmico para protección contra sobreintensidad

Mando por motor eléctrico

Mando por reloj eléctrico

Accionamiento por el nivel de un fluido. Boya de nivel de agua

Accionado por un contador. Cuenta impulsos

Accionado por el flujo de un fluido. Interruptor de flujo de agua

Accionado por el flujo de un gas. Interruptor de flujo de aire

Accionado por humedad relativa.

Regresar al índice

Relés

Símbolo Descripción

Bobina de relé, contactor u otro dispositivo de mando, símbolo general.

Cualquiera de los dos símbolos es válido.

Si un dispositivo tiene varios devanados, se puede indicar añadiendo el número de trazos inclinados en el interior del símbolo.

Ejemplo: Dispositivo de mando con dos devanados separados. Forma 1 y forma 2

Dispositivo de mando retardado a la desconexión. Desconexión retardada al activar el mando.

Dispositivo de mando retardado a la conexión. Conexión retardada al activar el mando.

Dispositivo de mando retardado a la conexión y a la desconexión. Conexión retardada al activar el mando y también al desactivarlo.

Mando de un relé rápido. Conexión y desconexión rápidas (relés especiales).

Mando de un relé de enclavamiento mecánico. Telerruptor

Mando de un relé polarizado.

Mando de un relé de remanencia.

Mando de un relé electrónico.

Bobina de una electroválvula.

Regresar al índice

Contactos de elementos de control

Símbolo Descripción

Interruptor normalmente abierto (NA).

Interruptor normalmente cerrado (NC).

Conmutador.

Contacto inversor solapado. Cierra el NO antes de abrir NC

Contacto de paso, con cierre momentáneo cuando su dispositivo de control se activa.

Contacto de paso, con cierre momentáneo cuando su dispositivo de control se desactiva.

Contacto de paso, con cierre momentáneo cuando su dispositivo de control se activa o se desactiva.

Contacto (de un conjunto de varios contactos) de cierre adelantado respecto a los demás contactos del conjunto.

Contacto (de un conjunto de varios contactos) de cierre retrasado respecto a los demás contactos del conjunto.

Contacto (de un conjunto de varios contactos) de apertura retrasada respecto a los demás contactos del conjunto.

Contacto (de un conjunto de varios contactos) de apertura adelantada respecto a los demás contactos del conjunto.

Contacto de cierre retardado a la conexión de su dispositivo de mando. Temporizador a la conexión

Contacto de cierre retardado a la desconexión de su dispositivo de mando. Temporizador a la desconexión

Contacto de apertura retardado a la conexión de su dispositivo de mando. Temporizador a la conexión

Contacto de apertura retardado a la desconexión de su dispositivo de mando. Temporizador a la desconexión

Contacto de cierre retardado a la conexión y también a la desconexión de su dispositivo de mando.

Contacto de cierre con retorno automático.

Contacto de apertura con retorno automático.

Contacto auxiliar de cierre autoaccionado por un relé térmico.

Contacto auxiliar de apertura autoaccionado por un relé térmico.

Regresar al índice

Contactos de accionadores de mando manual

Símbolo Descripción

Contacto de cierre de control manual, símbolo general

Interruptor de mando

Pulsador normalmente abierto.(retorno automático)

Pulsador normalmente cerrado.(retorno automático)

Interruptor girador.

Interruptor de giro con contacto de cierre.

Interruptor de giro con contacto de apertura.

Ejemplo de un interruptor de mando rotativo de 4 posiciones fijas

Regresar al índice

Elementos captadores de campo

Símbolo Descripción

Contacto de cierre de un interruptor de posición. Contacto NO de un final de carrera

Contacto de apertura de un interruptor de posición. Contacto NC de un final de carrera

Contacto de apertura de un interruptor de posición con maniobra positiva de apertura. Final de carrera de seguridad.

Interruptor sensible al contacto con contacto de cierre.

Interruptor de proximidad con contacto de cierre. Sensor inductivo de materiales metálicos

Interruptor de proximidad con contacto de cierre accionado por imán.

Interruptor de proximidad de materiales férricos con contacto de apertura.

Detector de proximidad de hierro (Fe)

Termopar, representado con los símbolos de polaridad.

Termopar la polaridad se indica con el trazo más grueso en uno de sus terminales (polo negativo)

Interruptor de nivel de un fluido.

Interruptor de caudal de un fluido (interruptor de flujo)

Interruptor de caudal de un gas

Interruptor accionado por presión (presostato)

Interruptor accionado por temperatura (termostato)

Regresar al índice

Elementos de potencia

Símbolo Descripción

Contactor, contacto principal de cierre de un contactor. Contacto abierto en reposo.

Contactor, contacto principal de apertura de un contactor. Contacto cerrado en reposo.

Contactor con desconexión automática provocada por un relé de medida o un disparador incorporados.

Seccionador.

Seccionador de dos posiciones con posición intermedia

Interruptor seccionador (control manual)

Interruptor seccionador con apertura automática provocada por un relé de medida o un disparador incorporados

Interruptor seccionador (de control manual) Interruptor seccionador con dispositivo de bloqueo

Interruptor estático, (semiconductor) símbolo general.

Contactor estático, (semiconductor).

Contactor estático, (semiconductor) con el paso de la corriente en un solo sentido. Izquierdas.

Contactor estático, (semiconductor) con el paso de la corriente en un solo sentido. Derechas.

Regresar al índice

4.- Instrumentos de medida y señalización
Símbolo Descripción

Relé de medida.

Dispositivo relacionado con un relé de medida.

1.- El asterisco se debe reemplazar por una o más letras o símbolos distintivos que indique los parámetros del dispositivo en el siguiente orden:

- Magnitud característica y su forma de variación.
- Sentido de flujo de la energía.
- Campo de ajuste.
- Relación de restablecimiento.
- Acción retardada.
- Valor de retardo temporal

Relé electro térmico.

Relé electromagnético.

Relé de máxima intensidad ( sobreintensidad)

Relé de corriente diferencial (Id)

Relé de máxima tensión (sobretensión)

Aparato registrador. Símbolo general.

El asterisco se sustituye por el símbolo de la magnitud que registrará el aparato

Vatímetro registrador.

Oscilógrafo.

Aparato integrador. Símbolo general.

El asterisco se sustituye por la magnitud de medida

Contador horario. Contador de horas.

Amperihorímetro. Contador de Amperios-hora.

Contador de energía activa. Varihorímetro. Contador de vatios-hora

Contador de energía activa, que mide la energía transmitida en un solo sentido. Contador de vatios-hora

Contador de energía intercambiada (hacia y desde barras)

Contador de vatios-hora

Contador de energía activa de doble tarifa

Contador de energía activa de triple tarifa

Contador de energía de exceso de potencia activa

Contador de energía activa con transmisor de datos

Repetido de un contador de energía activa

Repetido de un contador de energía activa con un dispositivo de impresión

Contador de energía activa con indicación del valor máximo de la potencia media

Contador de energía activa con registrador del valor máximo de la potencia media

Contador de energía reactiva. Varihómetro. Contador de voltioamperios reactivos por hora

Aparato indicador. Símbolo general.

El asterisco se sustituye por el símbolo de la magnitud que indicará el aparato. Ejemplos:

A = Amperímetro.
mA = miliamperímetro.
V = Voltímetro.
W = Vatímetro.

Voltímetro. Indicador de tensión.

Amperímetro de corriente reactiva.

Vármetro. Indicador de potencia reactiva.

Aparato de medida del factor de potencia.

Fasímetro. Indicador del ángulo de desfase.

Frecuencímetro. Indicador de la frecuencia.

Sincronoscopio. Indicador del desfase entre dos señales para su sincronización.

Ondámetro. Indicador de la longitud de onda.

Osciloscopio. Indicador de formas de onda.

Voltímetro diferencial. Indicador de la diferencia de tensión entre dos señales.

Galvanómetro. Indicador del aislamiento galvánico.

Termómetro. Pirómetro. Indicador de la temperatura.

Tacómetro. Indicador de las revoluciones.

Lámpara de señal, símbolo general.

Si se desea indicar el color, se debe colocar el siguiente código junto al símbolo:

RD ó C2 = rojo
OG ó C3 = Naranja
YE ó C4 = amarillo
GN ó C5 = verde
BU ó C6 = azul
WH ó C9 = blanco

Si se desea indicar el tipo de lámpara, se debe colocar el siguiente código junto al símbolo:

Ne = neón
Xe = xenón
Na = vapor de sodio
Hg = mercurio
I = yodo
IN = incandescente
EL = electrominínico
ARC = arco
FL = fluorescente
IR = infrarrojo
UV = ultravioleta
LED = diodo de emisión de luz.

Lámpara de señalización, tipo oscilatorio.

Lámpara alimentada mediante transformador incorporado.

bocina.

Timbre, campana

Zumbador

Sirena

Silbato de accionamiento eléctrico

Elemento de señalización electromecánico

Regresar al índice

5.- Producción, transformación y conversión de la energía eléctrica
Símbolo Descripción

Pila o acumulador, el trazo largo indica el positivo

Fuente de corriente ideal.

Fuente de tensión ideal.

Generador no rotativo. Símbolo general

Generador fotovoltaico

Máquina rotativa. Símbolo general.

El asterisco, *, será sustituido por uno de los símbolos literales siguientes:

C = Conmutatriz
G = Generador
GS = Generador síncrono
M = Motor
MG = Máquina reversible (que puede ser usada como motor y generador)
MS = Motor síncrono

Motor lineal. Símbolo general.

Motor de corriente continua.

Motor paso a paso.

Generador manual. Generador de corriente de llamada, magneto.

Motor serie, de corriente continua

Motor de excitación (shunt) derivación, de corriente continua

Motor de corriente continua de imán permanente.

Generador de corriente continua con excitación compuesta corta, representado con terminales y escobillas.

Motor de colector serie monofásico. Máquina de corriente alterna.

Motor serie trifásico. Máquina de colector.

Motor síncrono monofásico.

Generador síncrono trifásico, con inducido en estrella y neutro accesible.

Generador síncrono trifásico de imán permanente.

Motor de inducción trifásico con rotor en jaula de ardilla.

Motor de inducción trifásico con rotor bobinado.

Motor de inducción trifásico con estator en estrella y arrancador automático incorporado.

Transformador de dos arrollamientos (monofásico). Unifilar

Transformador de dos arrollamientos (monofásico). Multifilar

Transformador de tres arrollamientos. Unifilar

Transformador de tres arrollamientos. Multifilar

Autotransformador. Unifilar

Autotransformador. Multifilar

Transformador con toma intermedia en un arrollamiento. Unifilar

Transformador con toma intermedia en un arrollamiento. Multifilar

Transformador trifásico, conexión estrella - triángulo. Unifilar

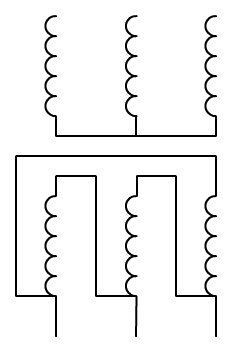

Transformador trifásico, conexión estrella - triángulo. Multifilar

Transformador de corriente o transformador de impulsos. Unifilar

Transformador de corriente o transformador de impulsos. Multifilar

Convertidor. Símbolo general.

Se pueden indicar a ambos lados de la barra central un símbolo de la magnitud, forma de onda, etc. de entrada y de salida para indicar la naturaleza de la conversión.

Convertidor de corriente continua. (DC/DC)

Rectificador. Símbolo general (convertidor de AC a DC)

Rectificador de doble onda, (puente rectificador).

Ondulador, Inversor. (convertidor de DC a AC)

Rectificador / ondulador; Rectificador / inversor.

Arrancador de motor. Símbolo general. Unifilar.

Arrancador de motor por etapas. Se puede indicar el número de etapas. Unifilar.

Arrancador regulador, Variador de velocidad. Unifilar.

Arrancador directo con contactores para cambiar el sentido de giro del motor. Unifilar.

Arrancador estrella - triángulo. Unifilar.

Arrancador por autotransformador. Unifilar.

Arrancador - regulador por tiristores, Convertidores de frecuencia, Variadores de velocidad. Unifilar.

Regresar al índice

6.- Semiconductores
Símbolo Descripción

Diodo

Diodo emisor de luz (LED)

Diodo Zener

Tiristor

Diac.Tiristor diodo bidireccional.

Triac.Tiristor triodo bidireccional.

Transistor bipolar NPN

Transistor bipolar PNP

Transistor de efecto de campo (FET) con canal de tipo N

Transistor de efecto de campo (FET) con canal de tipo P

Fotodiodo

Fototransistor

Cristal piezoeléctrico

Regresar al índice

7.- Operadores analógicos

Dada la complejidad que pueden llegar a tener estos símbolos se compondrán de las partes:

Contorno o conjunto de contornos, junto con uno o más símbolos distintivos y las líneas de entrada y de salida.

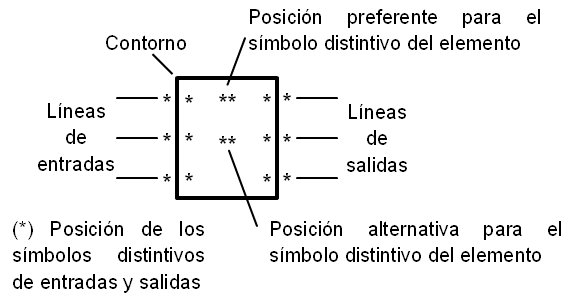

El esquema básico de este símbolo es:

La relación entre el ancho y largo del contorno es arbitraria.

Cuando no se indique lo contrario se debe suponer que las entradas están en la parte izquierda y las salidas en la parte derecha. Pero puede modificarse si esto ayuda a la distribución de un esquema o a interpretar al dispositivo.

Símbolo Descripción

Operador de funciones matemáticas, símbolo general.

f(x1, ..., xn) debe ser remplazada por una indicación apropiada o una referencia que caracteriza a la función.

x1, ..., xn debe ser reemplazado por una indicación apropiada del argumento de la función.

Para evitar toda ambigüedad con los símbolos de convertidor de nivel y convertidor de código, no debe emplearse la barra inclinada para indicar la división.

Multiplicador u=-2ab

Multiplicador-divisor u=ab/c



Amplificador, símbolo general.

También son válidos los otros dos símbolos.

Ui =m·mi·f(w1,a1,w2, ..., wn, an)Donde i = 1, 2, …, k

Si un elemento realiza una función específica además de la amplificación, "f" puede ser remplazado por un símbolo distintivo apropiado. De otra forma "f" deberá ser omitido.

Se utilizarán los símbolos distintivos siguientes para las funciones indicadas.

suma
integración
derivada respecto del tiempo
exp función exponencial
log función logarítmica (base 10)
SH muestreo y retención

m·mi es igual al factor de amplificación de la salida im representa el factor común de amplificación

Si el factor común es fijo y debe ser representado, "m" debe ser reemplazado por un número o una expresión que da el valor absoluto del factor común o del rango dentro del cual está fijado.

Si el factor común es variable y es necesario mostrar esto, debe conservarse la indicación "m" y debe indicarse el método para determinar su valor, sea en el interior del símbolo o en una documentación de apoyo.

De otra manera la "m" deberá omitirse.

Se recomiendan los símbolos siguientes para la indicación del factor común:

si el factor común es grande
1 si el factor común es 1
un número si el factor común debe indicarse explícitamente

*1...*2 si el factor común esta fijado en el gama *1...*2, *1...*2 debe ser remplazado por el factor mínimo y el factor máximom...mk representan los valores de amplificación con sus signos.

Si el factor de amplificación es 1 el "1" puede ser omitido.

Si existe una sola salida que no está especificado de otra forma y si el factor de amplificación con su signo es igual a +1, el "+1" puede ser omitido

w1 ..., wn representan los valores de los factores de ponderación con sus signos. Si el valor del factor de ponderación es 1, el "1" puede ser omitido.

Amplificador con dos salidas, una de ellas directa con una amplificación de 2, la otra inversa con una amplificación de -3

Amplificación diferencial con dos salidas, cuya amplificación no está especificada

Amplificador diferencial de ganancia elevada, con una amplificación nominal de 10.000

Amplificador sumador,

u = -10 (0,1a + 0,1b + 0,2c +0,5d +1,0e) = -(a+b+2c+5d+10e)

Amplificador operacional Ejemplo: parte de LM324

Amplificador operacional Ejemplo: LM741

Amplificador-seguidor de tensión. Ejemplo: LM310, envolvente metálica.

El punto representa la conexión de la envolvente a un terminal.

Convertidor, símbolo general

El símbolo distintivo del operador */* puede ser reemplazado por *//* para indicar la existencia de una separación eléctrica

Los asteriscos deben ser reemplazados por indicaciones apropiadas para las cantidades o cualidades implicadas

El asterisco de la izquierda se refiere a la entrada, el de la derecha a la salida

Conviene utilizar las indicaciones siguientes para las funciones enumeradas

# digital, código no especificado
analógico, función no especificada
U o V tensión
f frecuencia
o fase
I corriente
T temperatura

Notas:

1 Los símbolos generales distintivos del operador #/ y /# pueden ser reemplazados por DAC y ADC

2 En los símbolos distintivos de los operadores #/ y /#, # puede ser reemplazado por una indicación apropiada del código utilizado en las entradas digitales [salidas] para determinar [representar] el valor interno. En este caso, las entradas [salidas] digitales deben ser marcadas por caracteres que se refieren a este código.

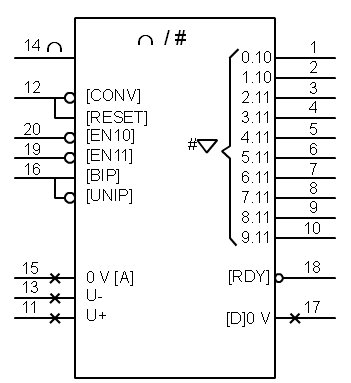

Convertidor analógico/digital que convierte la señal analógica de entrada en un código digital ponderado de cuatro elementos binarios (bits).

Ambos símbolos son válidos

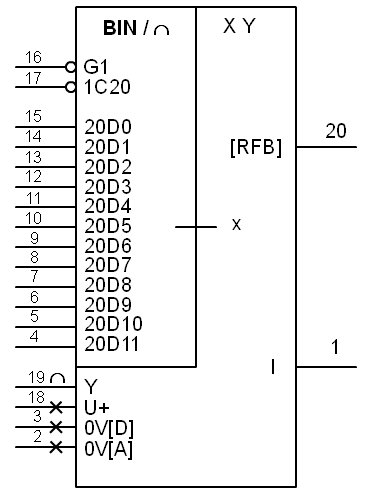

Convertidor digital-analógico (CDA), multiplicador. Ejemplo: AD7545

Convertidor analógico-digital (CAD). Ejemplo: AD573

Regulador de tensión. Símbolo general

m1 ... mk representan las tensiones reguladas (estabilizadas) con respecto al terminal común (0 V)

m1 ... mk deben ser remplazadas por:
- U1 ... Uk, seguida cada una por el signo de polaridad o los valores reales o las gamas efectivas de las tensiones reguladas

Regulador de tensión positiva de valor fijo. Ejemplo: LM309H

Regulador de tensión positiva de valor de salida ajustable. Ejemplo: LM317T

Regulador de tensión positiva, ajustable, con limitación de corriente. Ejemplo: L200CV

Comparador, símbolo general

El asterisco debe ser reemplazado por el símbolo literal apropiado para la magnitud o los operandos cuyos valores van a compararse.

Puede omitirse este símbolo literal si no se produce con ello ninguna confusión.

Comparador de tensiones. Ejemplo: parte de LM339

Comparador de tensiones. Ejemplo: LM361

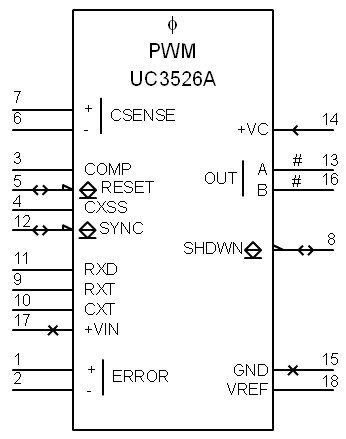

Modulador de ancho de impulso. Ejemplo: Unitrode UC3526 A

Conmutador electrónico analógico. Ejemplo: TL604

Multiplexor / Demultiplexor triple analógico de dos direcciones. Ejemplo: 74HC4053

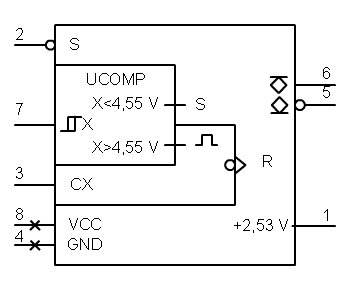

Supervisor de tensiones. Ejemplo: TL7705 A

Regresar al índice

8.- Operadores lógicos binarios

La composición de este tipo de elementos será igual a la de los operadores analógicos.

Símbolo Descripción

Puerta lógica SI (buffer)

Puerta lógica NO o inversora (NOT)

Puerta lógica con una entrada negada. (El círculo niega)

Puerta lógica Y (AND). La salida es 1 cuando todas las entradas son 1.

Puerta lógica O (OR). La salida es 1 cuando cualquiera de las entradas es 1.

Puerta lógica O exclusiva (XOR). La salida es 1 si sólo una entrada es 1.

Puerta lógica NO-Y (NAND). Es la negación de la puerta Y.

Puerta lógica NO-O (NOR). Es la negación de la puerta O.

Biestable R-S

Regresar al índice

9.- Ejemplos

Para obtener símbolos que no se encuentran representados en la norma se obtienen como combinación de los anteriores, siguiendo las directrices de dicha norma. A continuación hay algunos ejemplos.

Símbolo Descripción

Conductores de circuito de corriente trifásica, de 400 V, 50 Hz, tres conductores de 120 mm2 de Aluminio, con hilo neutro de 70 mm2 de Cobre.

Conductores de circuito de corriente continua, de 110 V, con dos conductores de 120 mm2 de Aluminio.

Conductores bajo una misma cubierta o manguera

Cable coaxial con pantalla conectada a terminales

Cable coaxial apantallado

Clavija y base coaxiales

Base de enchufe con obturador

Base de enchufe (potencia) con transformador aislante. Por ejemplo toma para máquina de afeitar.

Toma de iluminación en la pared. La canalización de conexión viene por la izquierda.

Proyector, símbolo general

Iluminación proyectada

Proyector de iluminación

Botón de presión protegido contra funcionamiento involuntario, por medio de una cubierta protectora de vidrio que se rompe.

Resistencia dependiente de la temperatura de forma negativa (NTC)

Resistencia dependiente de la temperatura de forma positiva (PTC)

10 resistencias paralelas e idénticas

Inductancia con contacto móvil, variación por escalones

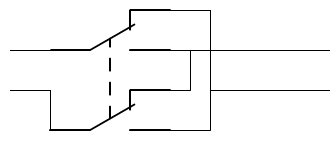

Circuito equivalente del conmutador de cruce, representado en la norma como unifilar.

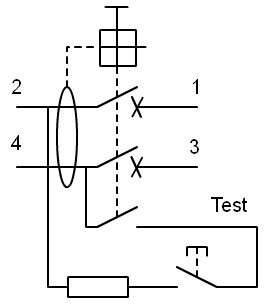

Interruptor automático diferencial con pulsador de test. Éste es un modelo de diferencial que se comercializa para las viviendas.

Interruptor automático magnetotérmico de una fase y neutro

Contador de impulsos eléctricos

Contador prefijado manualmente a 8 impulsos (puesta a cero si se sustituye 8 por 0)

Relé electrónico con contacto de cierre semiconductor, a base de tiristores o triacs.

Relé estático accionado por diodo emisor de luz (optoacoplado), con un contacto de cierre semiconductor a base de tiristores o triacs.

Relé conmutador.

Relé con doble conmutador.

Interruptor normalmente cerrado de nivel de un fluido

Interruptor normalmente cerrado de caudal de un fluido

Interruptor normalmente cerrado de caudal de un gas

Detector de proximidad capacitiva que funciona cerca de un material sólido

Contacto con dos marcas

Contactos con dos cortes

Grupo de contactos con un contacto de cierre no retardado, un contacto de cierre retardado cuando se activa el dispositivo que contiene el contacto y un contacto de apertura que se retarda cuando se desactiva el dispositivo que contiene el contacto.

Contacto de dos vías con posición nula en el centro y retorno automático de una posición (a la izquierda), y sin retorno automático en la posición opuesta.

Interruptor de posición, operado mecánicamente en ambos sentidos con dos circuitos separados.

Contacto sensible a la temperatura, contacto de cierre. T puede ser reemplazado por condiciones de temperatura de operación.

Contacto sensible a la temperatura, contacto de apertura.

Contactos principales de potencia de un contactor con su numeración.

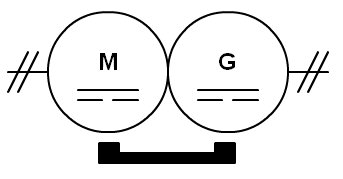

Convertidor rotativo, de corriente continua, con excitación común por imán permanente

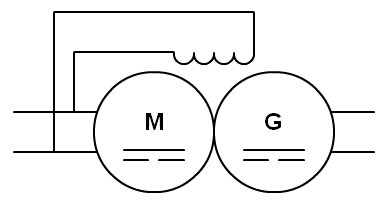

Convertidor rotativo, de corriente continua, con devanado de excitación común

Motor de inducción monofásico de jaula de ardilla, con los terminales del devanado auxiliar accesibles

Transformador de dos arrollamientos, las polaridades de las tensiones se indican por puntos.

Transformador con acoplamiento regulable. Unifilar.

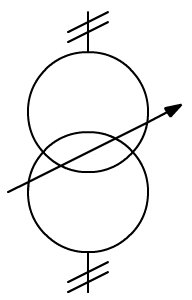

Transformador con acoplamiento regulable. Multifilar

Regresar al índice

10.- Actividades

1.- Dibuja los símbolos en los huecos correspondientes, tanto el multifilar como el unifilar si existe.

InterruptorConmutador








Motor de c. c.Lámpara








DiodoCondensador polarizado








2.- Indica el nombre de cada uno de estos símbolos.

Regresar al índice
