1.- Siguiendo los pasos de montaje de circuitos impresos, monta el interruptor crepuscular siguiente. Puedes ayudarte del diseño realizado a continuación.

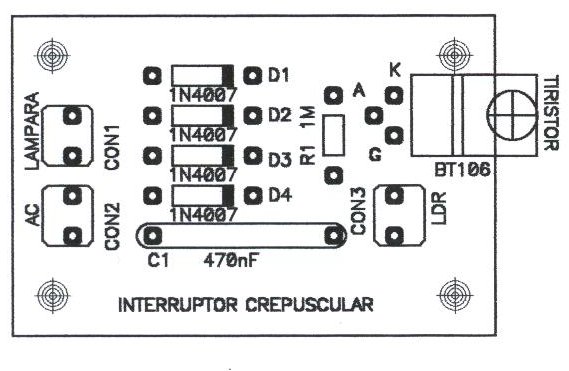

Lado de Componentes

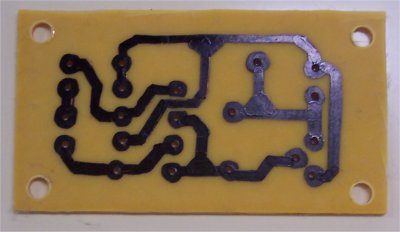

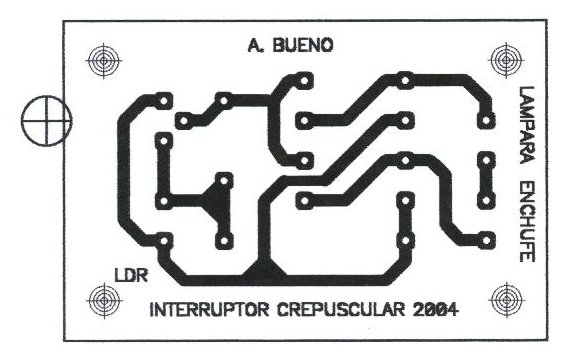

Lado de Pistas
Autor: Antonio Bueno
|
| Actividad: “Montaje de un Interruptor crepuscular” |
|
1.- Siguiendo los pasos de montaje de circuitos impresos, monta el interruptor crepuscular siguiente. Puedes ayudarte del diseño realizado a continuación. | |
|
| |
|
Lado de Componentes |
Lado de Pistas |
|
SOLUCIÓN: | |
|

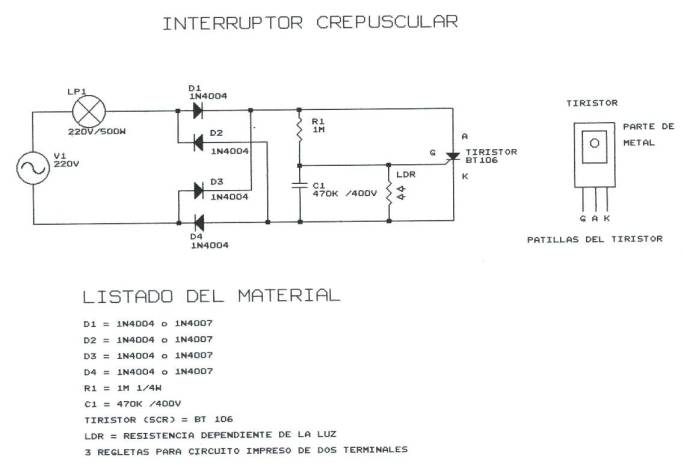

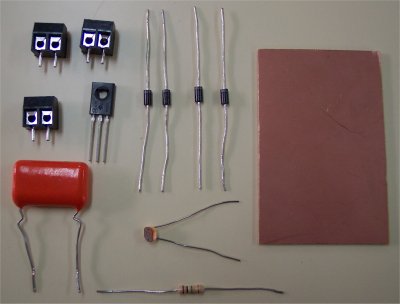

En primer lugar obtenemos los componentes. D1 = 1N4004 a 1N4007.D2 = 1N4004 a 1N4007. D3 = 1N4004 a 1N4007. D4 = 1N4004 a 1N4007. R1 = 1M potencia 1/4 W (1.000.000 ohmios). C1 = 470k tensión 400V (470nF). TIRISTOR (SCR) = BT 106 o C106D1. LDR = Resistencia dependiente de la luz. 3 Regletas para circuito impreso de dos terminales. Placa de circuito impreso de dimensiones 67 x 36 mm. |
 |
|
A continuación se transfiere el diseño a la placa virgen, y a su posterior atacado con ácido, que queda como sigue: | |
 | |
|

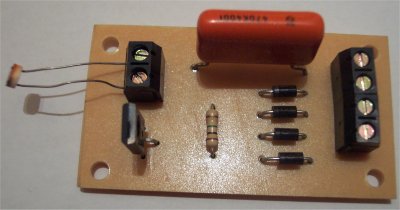

Se practican los taladros y se montan los componentes. | |
 | |
|

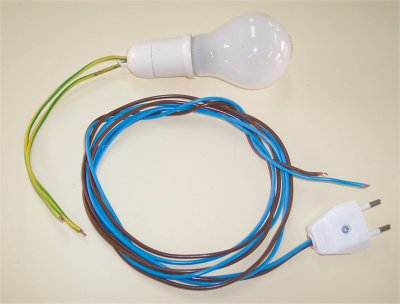

Con esto queda el montaje terminado. Ahora realizamos las correspondientes pruebas y ensayos. Se conecta la lámpara en los terminales del conector CON1, y un enchufe macho en los terminales del conector CON2. | |
 | |
|

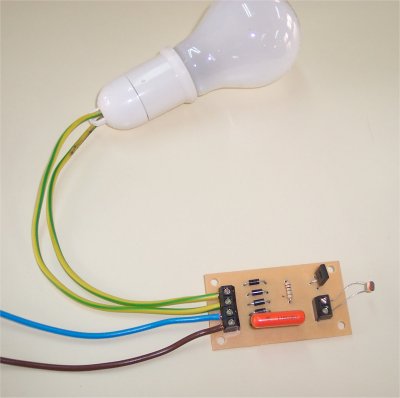

Conectado el enchufe a la red de 220v, comprobamos como la lámpara esta apagada con la intensidad luminosa del día, y sin embargo cuando tapamos la LDR o se hace de noche, luce la bombilla . Con esto se comprueba el correcto funcionamiento del interruptor crepuscular. | |
 |
 |
