Autor: Antonio Bueno

Unidad didáctica:
"Electrónica Básica"




CURSO 3º ESO


Autor: Antonio Bueno

Unidad didáctica:
"Electrónica Básica"
ÍNDICE

1.-  Introducción.
2.-  La resistencia.
3.-  El condensador.
4.-  El diodo.
5.-  La fuente de alimentación.
6.-  El transistor.
7.-  Montajes.
8.-  Actividades.
1.- Introducción.

La electrónica se encarga de controlar la circulación de los electrones de forma minuciosa. Se encarga de que pasen en mayor o menor cantidad con dispositivos pasivos y activos.

Los dispositivos pasivos son: Resistencias, condensadores y bobinas.

Los dispositivos activos son diodos, transistores y circuitos integrados (semiconductores).

Las bobinas y los circuitos integrados no los estudiaremos en esta unidad.

Regresar al índice

2.- La resistencia.

Con el objeto de producir caídas de tensión en puntos determinados y limitar la corriente que pasa por diversos puntos se fabrican elementos resistivos de los que se conoce su valor Óhmico.

Estos elementos se conocen como resistencias.

Se caracterizan por su:

- Valor nominal: es el valor marcado sobre el cuerpo del resistor.

- Tolerancia: porcentaje en más o menos, sobre el valor nominal, que el fabricante respeta en todos los resistores fabricados.

- Coeficiente de temperatura: la resistencia varía con la temperatura. Esta variación se puede calcular en función del coeficiente de temperatura:

RT = R0 (1 +aT)

- Potencia nominal: potencia que puede disipar el resistor en condiciones ambientales de 20 a 25ºC. Cuanto mayor es la potencia mayor será el tamaño del resistor.

- Tensión límite nominal: es la máxima tensión que puede soportar, en extremos, el resistor.

Existen tres tipos de resistencias, fijas, variables y dependientes.

Resistencias fijas, se caracterizan por mantener un valor óhmico fijo, para potencias inferiores a 2 W suelen ser de carbón o de película metálica. Mientras que para potencias mayores se utilizan las bobinadas.

Resistencias fijas

Los valores de las mismas están normalizados en series y generalmente la forma de indicarlo sobre el cuerpo es mediante un código de colores, en las resistencias bobinadas se escribe el valor directamente.

Código de colores

La interpretación del código de colores es:

1º- colocamos la resistencia de la forma adecuada, con la tolerancia en la parte derecha.

2º- sustituimos cada color por su valor.

1ª cifra = naranja = 3
2ª cifra = blanco = 9
Multiplicador = rojo = x100
Tolerancia = oro = ±5%

3º- El valor nominal será: Vn = 3900 W ±5%

4º- Los valores mínimo y máximo serán:

- Valor mínimo = valor nominal - valor nominal * Tolerancia / 100 = 3900 - 3900 * 5 / 100 = 3705 W

- Valor máximo = valor nominal + valor nominal * Tolerancia / 100 = 3900 + 3900 * 5 / 100 = 4095 W

El valor real de la resistencia se encontrará entre 3705 W y 4095 W.

Por ejemplo:

Indica el valor en código de colores de las siguientes resistencias:

Solución:

Valor1ª cifra2ª cifraMultiplicadorTolerancia
100 W ±5%marrónnegromarrónoro
220 W ±10%rojorojomarrónplata
4700 W ±5%amarillovioletarojooro
68000 W ±20%azulgrisnaranjasin color

Otro ejemplo:

Completa el valor de cada resistencia si conocemos los colores de que está compuesta.

Solución:

1ª cifra2ª cifraMultiplicadorToleranciaValorV máxV min
marrónnegrorojooro1000 W ±5%1050W950W
grisrojoorooro8,2 W ±5%8,61W7,79W
rojovioletaverdeplata2700000 W ±10%2970000W2430000W
violetaverdenegrooro75 W ±5%78,75W71,25W

Resistencias variables, la variación puede ser rotativa o lineal.

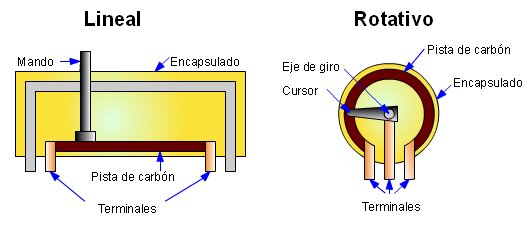

Resistencias variables lineal y rotativa

Según la forma constructiva pueden ser bobinadas, para potencias grandes, o de pista de carbón.

Cuando se varían con ayuda de una herramienta se denominan ajustables, mientras que cuando disponen de un vástago para variarlas se denominan potenciómetros.

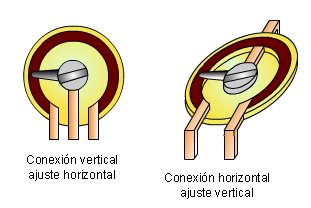

Y a la vez pueden ser, de conexión vertical y ajuste horizontal, o de conexión horizontal y ajuste vertical.

Conexión vertical y horizontal

En algunos casos se pone solidario con el eje de giro un interruptor (abajo a la derecha).

Resistencias variables (potenciómetros y ajustables)

Los símbolos son:

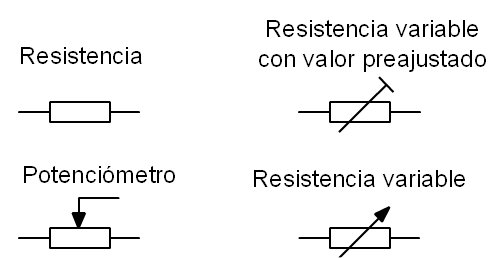

Símbolos de resistencias

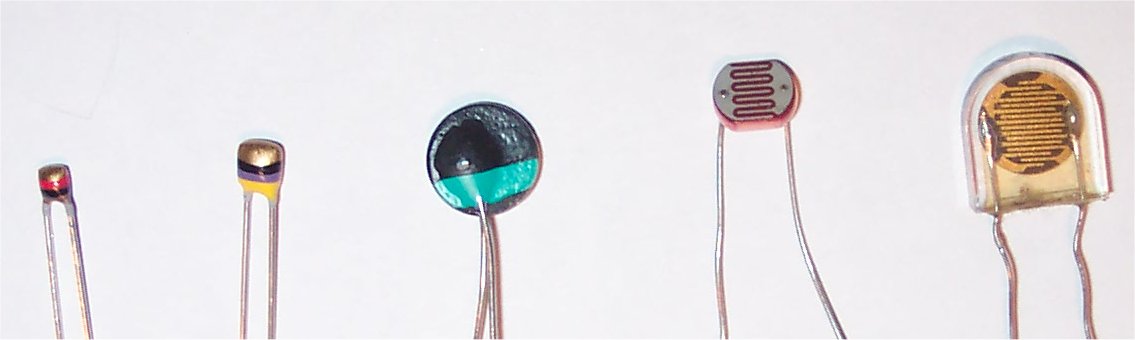

Resistencias dependientes, existen cuatro tipos de resistencias dependientes: NTC, PTC, LDR y VDR.

NTC: Resistencia de coeficiente negativo de temperatura. Cuando aumenta la temperatura de la misma disminuye su valor óhmico. Si nos pasamos de la temperatura máxima o estamos por debajo de la mínima se comporta de forma inversa.

Se utiliza en aplicaciones relacionadas con la temperatura.

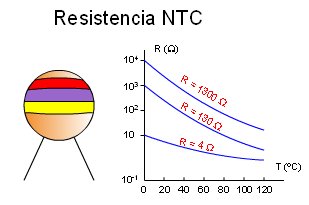

Resistencia NTC y gráfica

PTC: Resistencia de coeficiente positivo de temperatura. Cuando aumenta la temperatura de la misma aumenta su valor óhmico.

En realidad es una NTC que aprovechamos su característica inversa entre dos valores de temperatura conocidos, T1 y T2.

También se utiliza en aplicaciones relacionadas con la temperatura.

Resistencia PTC y gráfica

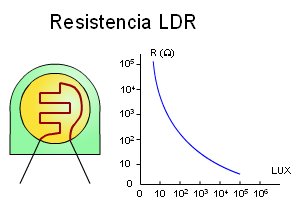

LDR: Resistencia dependiente de la luz. Cuando aumenta la intensidad luminosa sobre la misma disminuye su valor óhmico.

Se utiliza en aplicaciones relacionadas con la intensidad luminosa.

Resistencia LDR y gráfica

VDR: Resistencia dependiente de la tensión. Cuando aumenta la tensión en sus extremos disminuye su valor óhmico, y circula más corriente por sus extremos.

Se utiliza como protección para evitar subidas de tensión en los circuitos. Cuando se supera la tensión de la VDR la corriente se marcha por ella y protege al circuito.

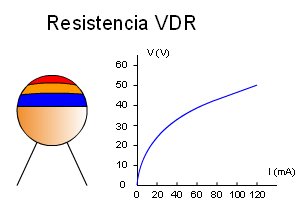

Resistencia VDR y gráfica

Resistencias dependientes

Los símbolos de estas resistencias son:

Símbolos NTC, PTC, LDR y VDR

Regresar al índice

3.- El condensador.

Los condensadores están formados por dos armaduras conductoras, separadas por un material dieléctrico que da nombre al tipo de condensador.

Los hay de diversos tipos, cerámicos, de poliéster, electrolíticos, de papel, de mica, de tántalo, variables y ajustables.

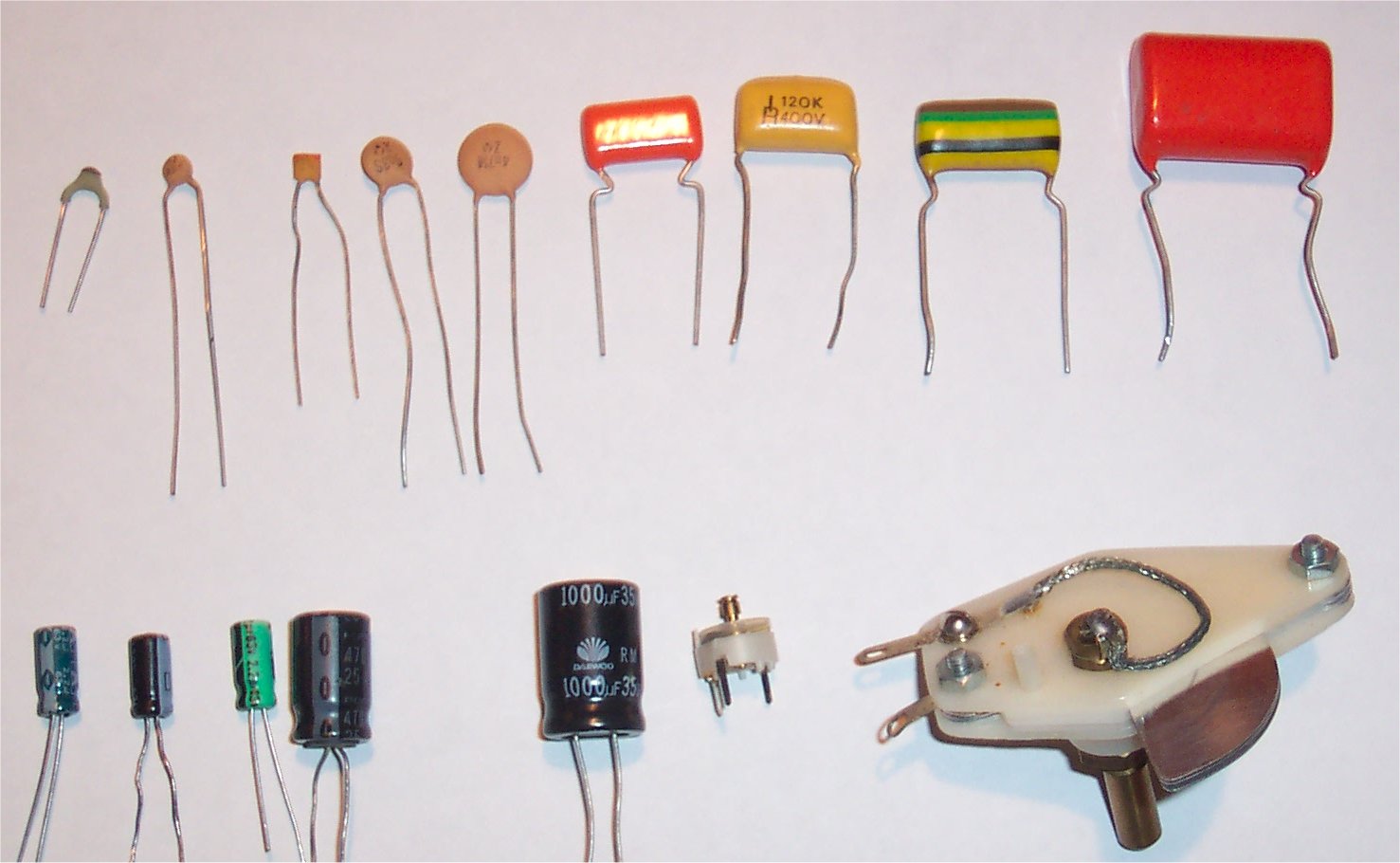

Condensadores fijos

Los electrolíticos tienen polaridad y se debe respetar, en caso contrario el condensador puede explotar.

Por lo general se indica el valor de los mismos en la carcasa, si no se hace de forma directa se utiliza el código de colores empezando de arriba a bajo su lectura. Cada condensador dispone de una lectura distinta, se incluye como dato importante la tensión máxima de trabajo del mismo.

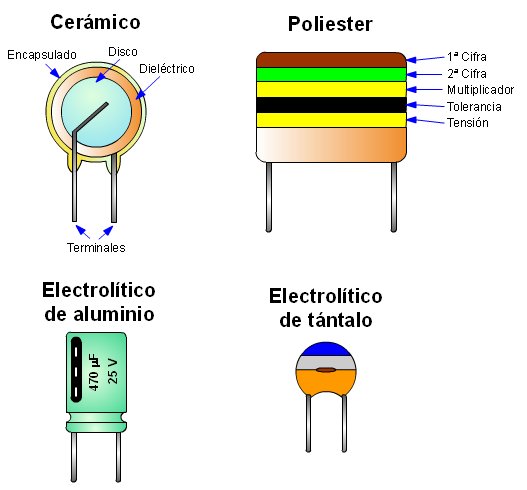

Condensadores

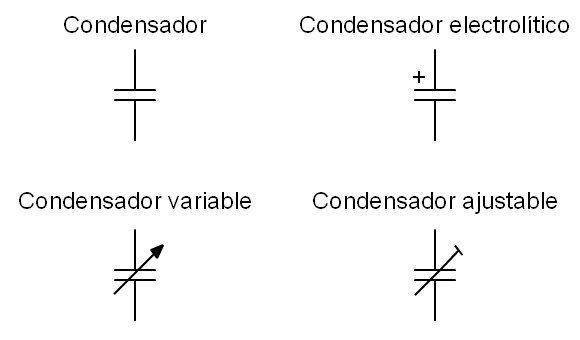

Los símbolos de los condensadores son:

Símbolos de condensadores

Para entender el funcionamiento de un condensador lo vamos a someter a la carga y descarga del mismo en serie con una resistencia.

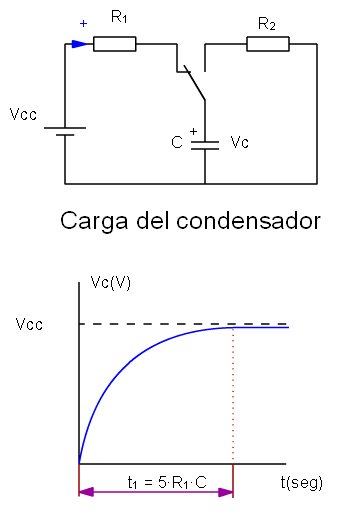

Carga del condensador

Cuando cerramos el circuito de carga el condensador se carga hasta alcanzar casi la tensión de alimentación.

El tiempo de carga depende de la capacidad del condensador y del valor óhmico de la resistencia que está en serie con él R1, siguiendo la fórmula:

t1= 5*R1*C

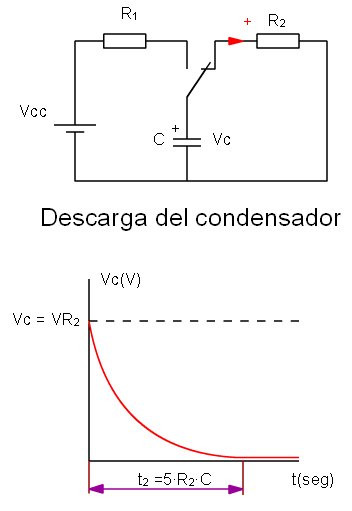

Descarga del condensador

Cuando cerramos el circuito de descarga, es el condensador el que entrega la corriente a la resistencia hasta agotarse su carga.

El tiempo de descarga ahora depende de la capacidad y de la resistencia de descarga R2.

t2= 5*R2*C

Una de las aplicaciones más comunes para los condensadores son los temporizadores, esperar hasta que el condensador se cargue o descargue.

Por ejemplo:

Calcula el tiempo que tardará en cargarse un condensador de 4700 mF que está en serie con una resistencia de 1000 W.

Solución:


Otro ejemplo:

¿Cuánto tiempo lucirá una bombilla que se conecta al condensador una vez cargado si la bombilla tiene 2000 W de resistencia?

Solución:

Regresar al índice

4.- El diodo.

Un material semiconductor es aquel que tiene estructura cristalina, y en una buena disposición para dejar electrones libres.

Cada átomo tiene en su órbita externa 4 electrones, que comparte con los átomos adyacentes formando enlaces covalentes. De manera que cada átomo ve 8 electrones en su capa más externa, haciendo al material de baja conductividad.

El Silicio (Si) y el Germanio (Ge) cumplen estas características.


Material semiconductor neutro

El semiconductor puro no se utiliza, ya que resulta muy difícil conseguir liberar sus electrones. Aunque a temperatura ambiente siempre hay enlaces rotos que tienen a sus electrones libres.

Pero se pueden añadir impurezas a este material y cambia radicalmente su comportamiento.

Si en la estructura del semiconductor puro sustituimos algunos átomos de éste por otros que tengan 3 electrones en su última capa, por ejemplo el Indio (In), se obtiene una estructura donde aparecen huecos (h+), donde faltan electrones para que el comportamiento del material sea como el del neutro.

Por lo tanto este material se comporta como si estuviera cargado positivamente. Se denomina material semiconductor de tipo P.

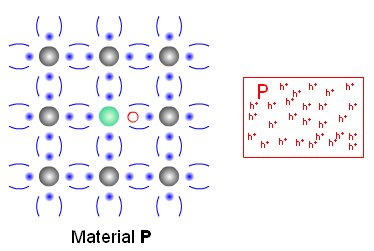

Material semiconductor de tipo P

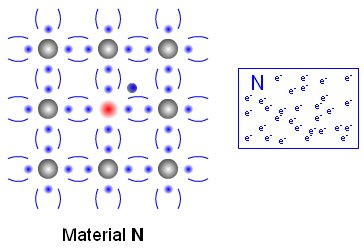

También podemos sustituir alguno de los átomos del material neutro, por átomos que tienen 5 electrones en su última capa, como los del Antimonio (Sb), se obtiene una estructura donde quedan electrones libres (e-) que no pertenecen a ningún enlace y de fácil movilidad.

Por lo tanto este material se comporta como si estuviera cargado negativamente. Se denomina material semiconductor de tipo N.

Material semiconductor de tipo N

Cuando unimos estos dos materiales (P-N) se produce una recombinación de electrones (e-) y huecos (h+) en la zona de unión apareciendo una zona desierta sin portadores de carga libres.

A esta unión (P-N) se le llama Diodo.

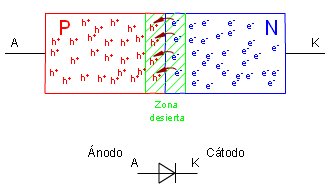

Unión P-N, símbolo del Diodo

Polarización de diodo.

Una característica esencial de la unión P-N es que permite el paso de corriente en un sentido y se opone en el sentido contrario.

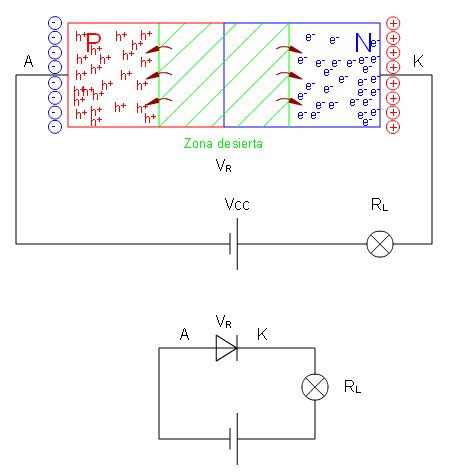

Polarización Inversa.

Polarización inversa del diodo

La polarización de la batería obliga a los electrones (e-) de N y huecos (h+) de P a alejarse de la unión, aumentando el ancho de la zona desierta, e impidiendo la circulación de electrones.

El diodo se comporta como un interruptor abierto y la bombilla no lucirá. Toda la tensión cae en el diodo VR

Polarización directa.

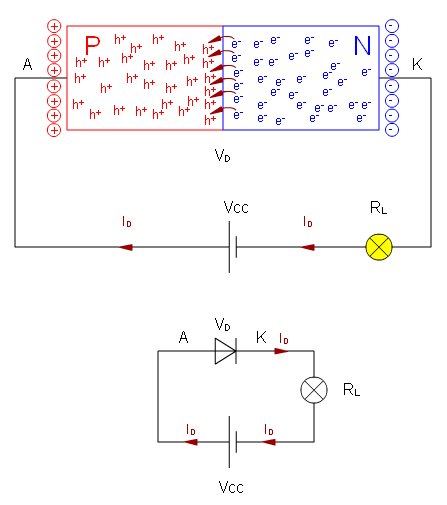

Polarización directa del diodo

Al aplicar tensión directa, se reduce la barrera de potencial de la unión, debido a la polarización de la batería, que impulsa a los electrones (e-) de N y huecos (h+) de P. Por tanto, los electrones (e-) tienden a cruzar la unión de N a P y los huecos (h+) en sentido opuesto.

La zona desierta se reduce, y se establece una corriente en sentido directo ID.

El diodo se comporta como un interruptor cerrado y la bombilla lucirá. En el diodo cae una pequeña tensión VD y el resto sobre la bombilla en este caso.

Existen diferentes tipos de diodos, rectificadores, LED (Diodos Emisores de Luz), varicap, Zener, Fotodiodos, etc.

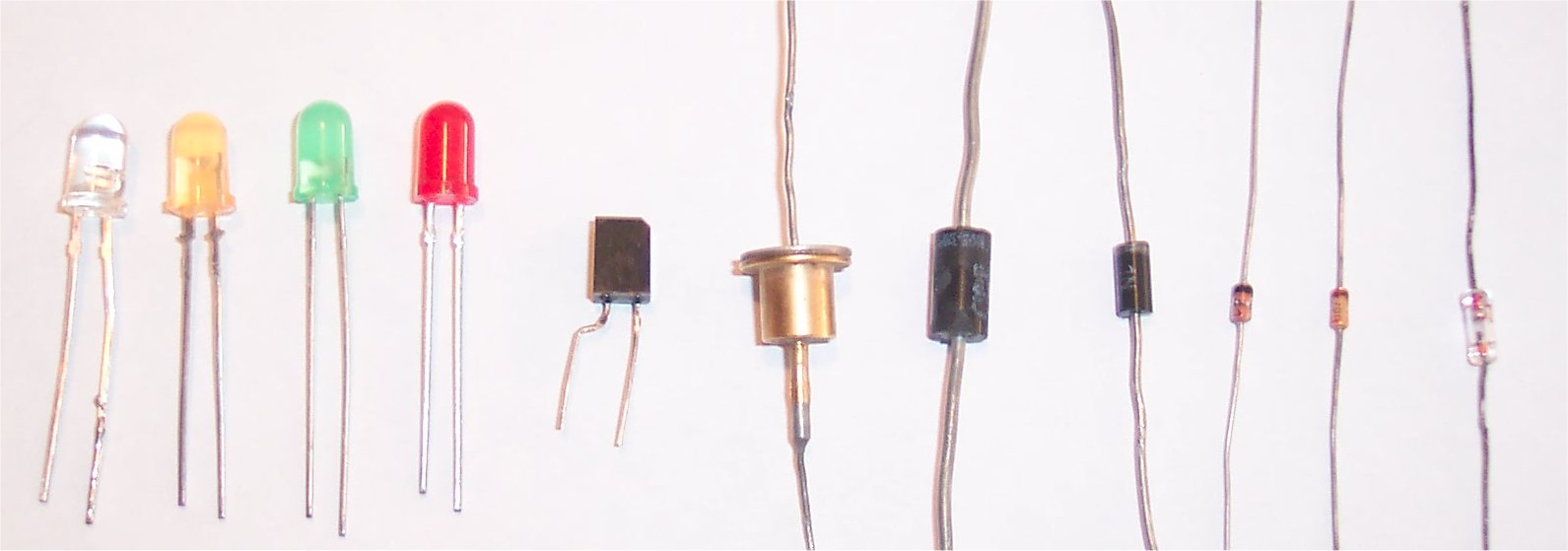

Diodos

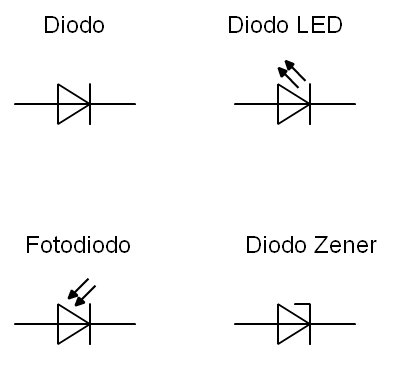

Los símbolos son:

Símbolos de diodos

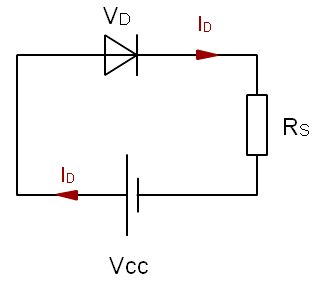

Cálculos:

Cuando se polariza en inversa el diodo debe soportar toda la tensión inversa VR a la que está sometido (Vcc), de otra manera se destruye.

Pero cuando se polariza en directa en sus extremos cae la tensión directa VD que es del orden de 0,6V y el resto cae en los elementos que se encuentran en serie con él. Al mismo tiempo debe ser capaz de soportar la corriente ID que circula por él.

La ecuación de cálculo es:

Vcc = Rs * ID + VD

Por ejemplo:

Calcula la resistencia de limitación que debemos poner para proteger el diodo LED que tiene los siguientes parámetros (VD = 1,8V, ID = 25 mA), cuando lo conectamos a 5 V.

Solución:


Otro ejemplo:

¿Cuál es la corriente que circulará por la bombilla si la resistencia de la misma es de 15W, y la tensión de alimentación del circuito es de 6 V? .

Solución:

Como se trata de un diodo rectificador su tensión VD = 0,6V.

Regresar al índice

5.- La fuente de alimentación.

La mayor parte de los circuitos electrónicos requieren corriente continua para su funcionamiento. La fuente de alimentación convierte la corriente alterna en corriente continua.

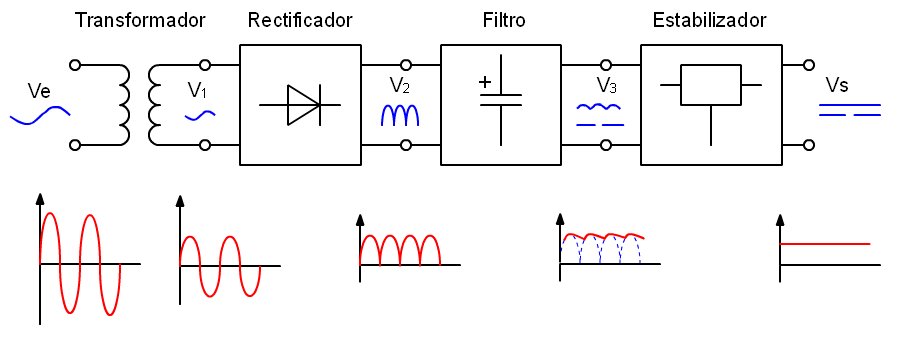

El esquema de bloques de una fuente de alimentación es:

Bloques de una fuente de alimentación

El transformador, se encarga de cambiar los niveles de la tensión de entrada, de 230V hasta uno cercano al que deseamos obtener de corriente continua, para el caso de España.

Esquema equivalente de un transformador

Las ecuaciones de un transformador son:

P1 = P2 (potencia del devanado 1 = potencia del 2)

o lo que es lo mismo:

Ve · I1 = Vs · I2 Þ Ve / Vs = I2 / I1

También se cumple:

N1 / N2 = Ve / Vs = m (relación de transformación)

Donde:

N1 = número de espiras del devanado 1

N2 = número de espiras del devanado 2

El transformador es reversible, por lo que se puede conectar la tensión mayor en cualquiera de los dos devanados y obtener la del otro.

Por ejemplo:

Deseamos transformar una tensión de 230 V en otra de 12 V. Si la carga debe consumir 100 mA .

1.- Calcular la potencia del transformador.

2.- Calcular N1, si N2 vale 100 espiras.

Solución:

1.- P1 = P2 = 12 V ·0,1 A = 1,2 W

2.- N1 = (Ve / Vs ) · N2 = (230 / 12) · 100 = 1917 espiras

se ajusta al entero siguiente.

El rectificador, se encarga de convertir la corriente alterna en corriente positiva nada más.

Existen dos modelos, el de media onda y el de onda completa.

El rectificador de media onda, elimina el semiciclo negativo de la red y con ello sólo habrá semiciclos positivos. Es un montaje poco eficiente puesto que la mitad de la tensión suministrada no se emplea.

Se implementa con un diodo que no permite pasar la corriente en los semiciclos negativos.

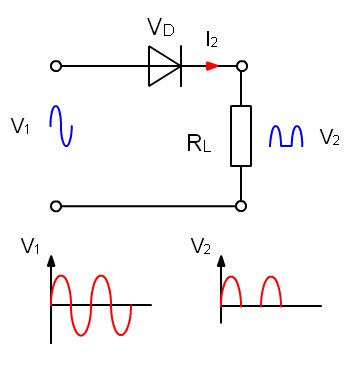

Rectificador de media onda

El rectificador de onda completa, rectifica el semiciclo negativo de tensión y lo convierte en positivo, para conseguirlo uno de los métodos es utilizar un puente de diodos. La eficiencia de éste montaje es muy alta por lo que es muy utilizado.

Se trata de un montaje con cuatro diodos, en el semiciclo positivo los diodos D1 y D3 permiten el paso de la corriente hasta la carga, con la polaridad indicada. En el semiciclo negativo son D2 y D4 los que permiten el paso de la corriente y la entregan a la carga con la misma polaridad que en el caso anterior.

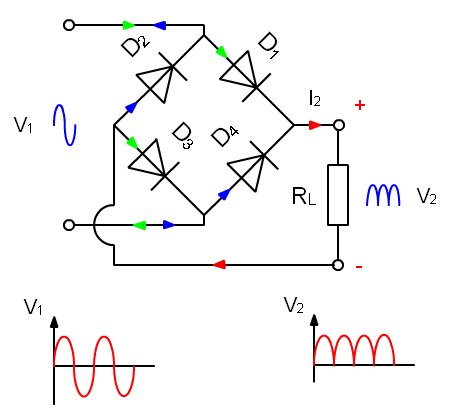

Rectificador de onda completa

El filtro, se encarga de hacer que la corriente pulsatoria, se mantenga en un nivel de continua lo más alto posible.

Cuando el valor instantáneo de la tensión pulsatoria es superior a la que tiene el condensador, es esta, la que se entrega a la carga, mientras que cuando la tensión pulsatoria es inferior a la del condensador, es el condensador quien se la suministra a la carga manteniendo la tensión con niveles elevados de corriente continua.

Aun así existen unas pequeñas variaciones en la tensión que se obtiene llamadas tensión de rizado.

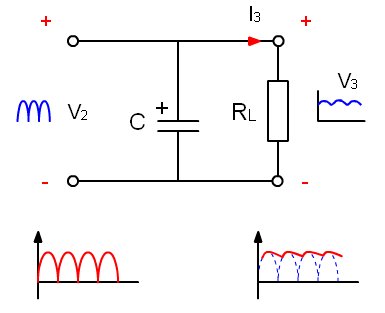

Filtro por condensador

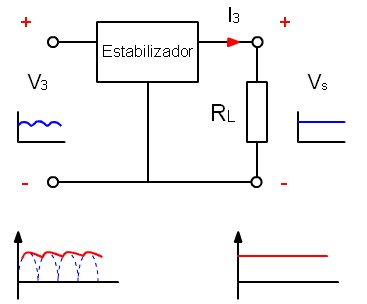

El Estabilizador, se encarga de eliminar el rizado que todavía hay tras el filtro y de dejar la corriente totalmente continua y estable.

Suele utilizarse un circuito especializado (regulador de tensión) o un diodo zener que se encargan de esta función.

La unión de todos estos bloques configuran una fuente de alimentación. Aunque en ocasiones pueden no estar alguno de ellos, por ejemplo el transformador, o el estabilizador.

Estabilizado

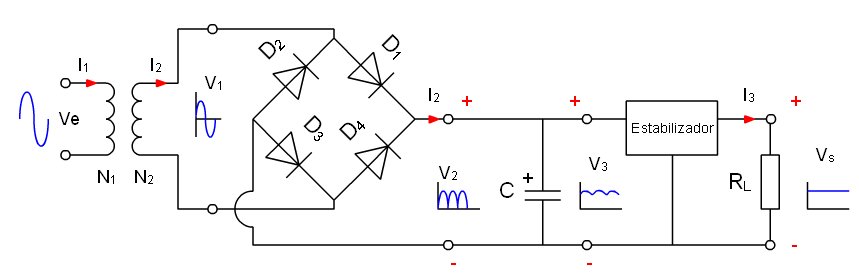

El montaje completo se puede ver a continuación:

Fuente de alimentación

Regresar al índice

6.- El transistor.

Es un dispositivo semiconductor que consiste en dos uniones P-N yuxtapuestas, dando lugar a tres regiones P-N-P o N-P-N, que son los dos tipos de transistores bipolares existentes.

Transistores NPN y PNP

El transistor consta de tres terminales llamados: emisor (E), base (B) y colector (C). A la base le corresponde la región central, de espesor muy pequeño y escaso dopado.

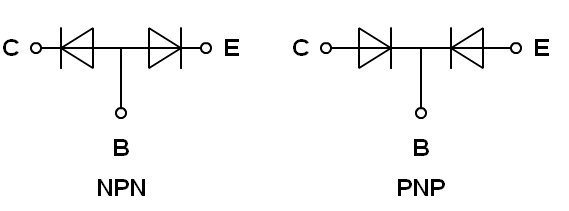

Equivalente en diodos de los transistores NPN y PNP

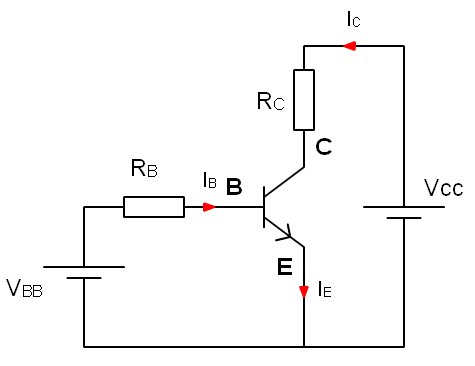

El circuito de polarización de un transistor NPN puede verse a continuación:

Polarización de un transistor NPN

Sustituimos el transistor por su equivalente de diodos y luego por su configuración de material que nos ayudará a comprender su funcionamiento.

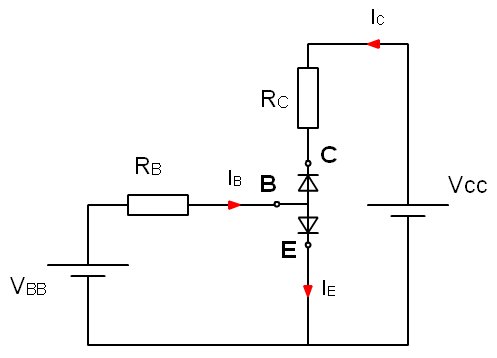

Polarización de un transistor NPN, equivalente de diodos

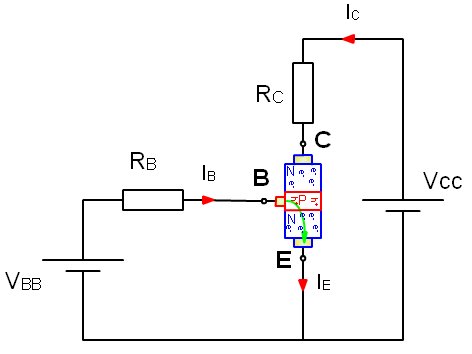

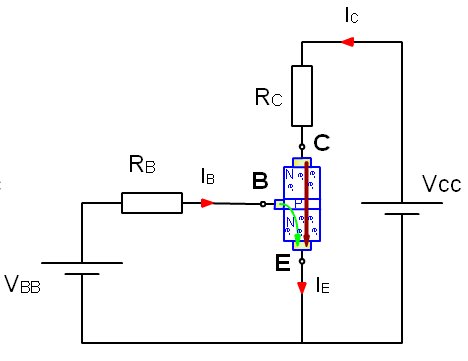

Polarización de un transistor NPN, equivalente de material

El funcionamiento es el siguiente:

1.- Si VBB es igual a 0 Voltios, el diodo superior entre colector-emisor está polarizado en inversa y no permiten el paso de corriente entre colector-emisor.

2.- Cuando aplicamos tensión sobre la base-emisor del transistor, circula la corriente IBE, haciendo que el diodo base-emisor, pase a comportarse como un circuito cerrado.

Corriente base-emisor

En ese momento la zona P-N, base-emisor, se comporta como si todo fuese del mismo material N, y por lo tanto entre colector-emisor sólo existiese material N de baja resistencia, permitiendo el paso de corriente entre colector-emisor ICE.

Corriente colector-emisor

La corriente de colector depende de la corriente de base, y de la construcción del transistor.

Las fórmulas de este circuito son:

IC = IB * b

IE = IB + IC

VBB = RB * IB + VBE

VCC = RC * IC + VCE

Donde:

IC = intensidad de colector.
IB = intensidad de base.
IE = intensidad de emisor.
b = parámetro del transistor (también llamado hfe)
VBB = tensión de base.
RB = resistencia limitadora de base.
VBE = tensión base-emisor (VBE = 0,6V) la de un diodo.
VCC = tensión de colector.
RC = resistencia de colector.
VCE = tensión colector-emisor.

Decimos que el transistor está en corte, cuando la corriente que circula por la base es 0, o la tensión VBE < 0,6V.

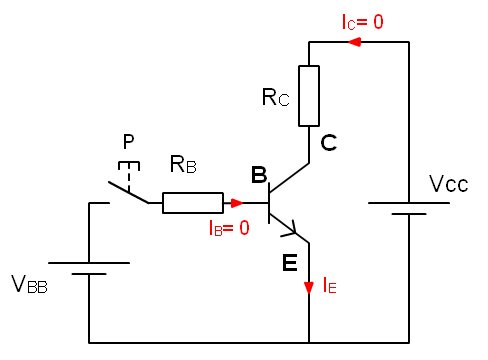

Transistor en corte

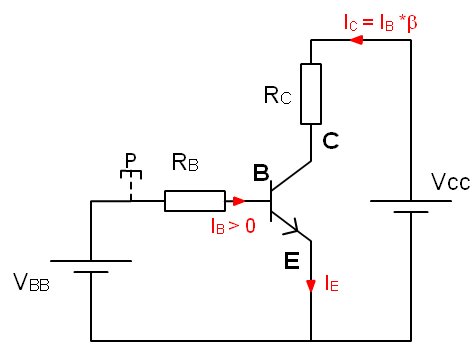

Decimos que el transistor está en la zona activa (trabaja como amplificador) cuando circula corriente por la base, la tensión VBE = 0,6V, y por lo tanto la corriente IC > 0 A cumpliéndose las ecuaciones anteriores, en especial IB = IC * b.

En esta situación por el colector se amplifica la corriente que circula por la base beta veces.

Transistor en la zona activa

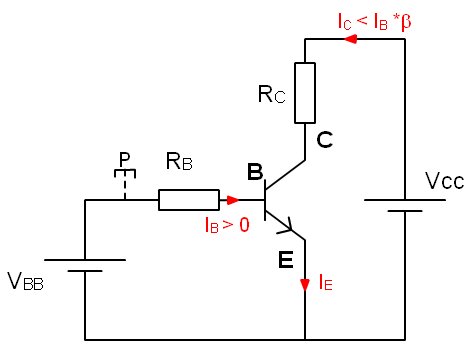

Decimos que el transistor está en saturación cuando la corriente que circula por el colector cumple, IC < IB * b. La saturación se consigue si el valor de IC es menor al calculado en la zona activa.

Transistor en saturación

Cuando hacemos trabajar a un transistor en corte-saturación su comportamiento es como el de un interruptor electrónico.

1.- Si circula corriente por la base, también circulará por el colector.

2.- Si no circula corriente por la base no circulará por el colector.

Comportamiento de un transistor PNP es similar pero la polaridad de las fuentes es la contraria.

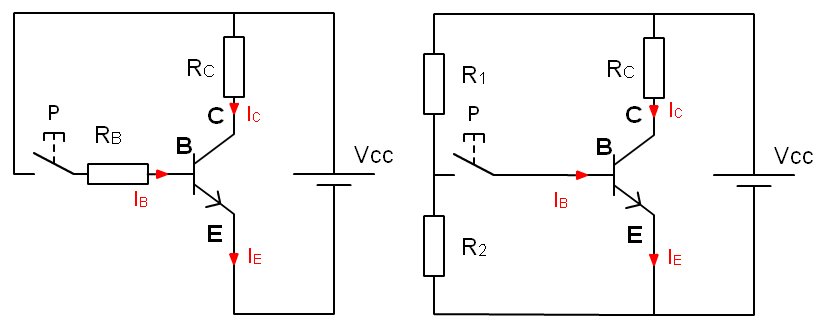

Por lo general se utiliza una sola fuente de alimentación, la tensión de base se puede obtener de otras maneras.

Dos posibles polarizaciones con una sola fuente

Un ejemplo de cálculo sería:

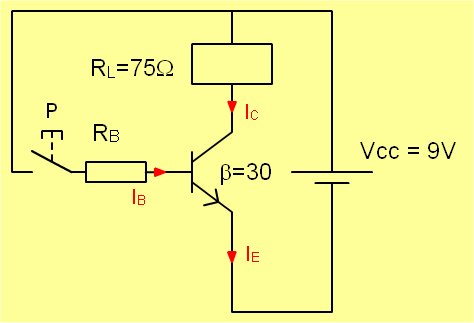

En el esquema de la figura, calcular el valor de la resistencia de base que debemos poner para que el relé se active si tenemos los siguientes datos:

Relé: Resistencia 75 W

Vcc = 9 V

Transistor: b = 30, VBE = 0,6V y VCE = 0,2V

Solución:

La malla de colector será: VCC = RL * IC + VCE

Sustituimos los valores, 9V = 75 * IC+ 0,2V

Despejando, IC = 9V-0,2V / 75O = 0,117 A = 117 mA

la corriente de base será:

IB = IC / b = 0,117A / 30 = 0,0039 A = 3,9 mA

Y la malla de base será:

VBB = RB * IB + VBE

Sustituimos los valores, 9V = RB * 3,9 mA + 0,6V

Despejando, RB = 9V-0,6V / 0,0039A = 2147W

El valor de RB debe ser inferior al calculado, para que se cumpla la condición de saturación.

RB = 1800W, valor normalizado inferior a 2147W

Regresar al índice

7.- Montajes.

Las aplicaciones del transistor son muchas, algunas de ellas son las siguientes:

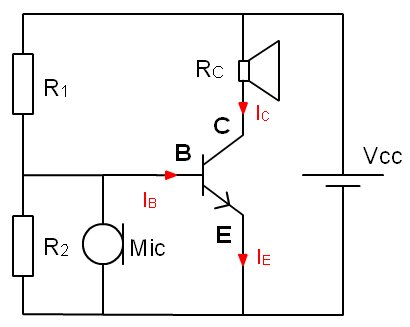

Amplificador de sonido, este montaje es sólo teórico, ya que para obtener buenos resultados debe insertarse condensadores de desacoplo, un adaptador de impedancias para el altavoz y varias etapas para conseguir una amplificación aceptable.

Amplificador de sonido

Cuando introducimos la voz por el micrófono, se producen variaciones de corriente en la base del transistor y estas variaciones se ven amplificadas en el colector y se reproducen por el altavoz.

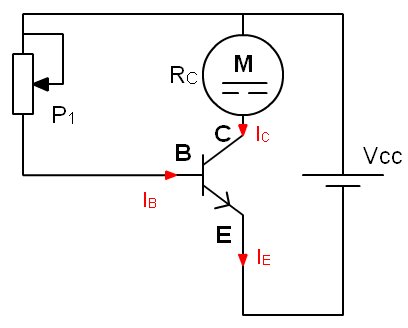

Control de velocidad de un motor, con ayuda de un potenciómetro, variamos la velocidad de giro de un motor de corriente continua.

Control de velocidad de un motor

Cuando el valor de resistencia del potenciómetro es grande la corriente de base es pequeña y por lo tanto la corriente de colector que circula por el motor también es pequeña y girará despacio.

Cuando la resistencia del potenciómetro es pequeña la corriente de base es grande y también es grande la del colector y el motor girará más rápido.

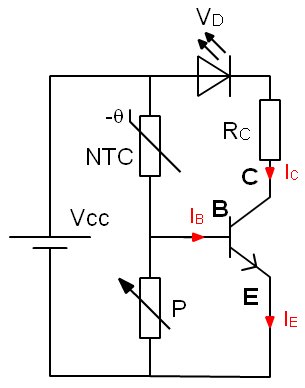

Control de temperatura con NTC, cuando la temperatura supera un valor de consigna, indicado por la resistencia ajustable, hace que el transistor conduzca y que se encienda el diodo led. Cuando la temperatura baja se apaga el led.

Control de temperatura con NTC

En este montaje se aprovecha la característica de las NTC, cuando la temperatura aumenta, bajan su valor óhmico.

En ese instante la tensión en la resistencia ajustable es lo suficientemente grande como para hacer que el transistor pase a conducción y hacer que luzca el led.

Si baja de nuevo la temperatura la tensión en la base del transistor baja y deja de lucir el led.

En lugar de un diodo led, puede colocarse un motor con un ventilador o un relé que active un ventilador de 230 V, el circuito sirve como sistema automático que pone en marcha un ventilador cuando la temperatura supera un valor.

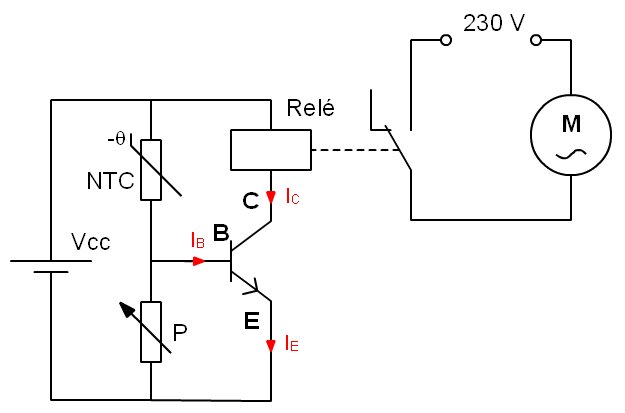

Control de temperatura con NTC, relé y motor de 230 V

Control de intensidad luminosa con LDR, cuando la intensidad luminosa ambiente disminuye por debajo del valor prefijado en P, se enciende la bombilla.

Control de intensidad luminosa con LDR

El montaje es similar al de la NTC pero ahora se aprovecha la característica de la LDR. Cuando la intensidad luminosa aumenta, su valor óhmico disminuye.

Luego cuando la intensidad es lo suficientemente baja, el valor óhmico de la LDR es lo bastante grande como para que el transistor pase a conducción y se encienda el led, o la bombilla a través de un relé.

Regresar al índice

8.- Actividades.

1.- Indica el valor en código de colores de las siguientes resistencias:

Valor1ª cifra2ª cifraMultiplicadorTolerancia
110 W ±5%
330 W ±10%
5600 W ±5%
47000 W ±20%

2.- Completa el valor de cada resistencia si conocemos los colores de que está compuesta.

1ª cifra2ª cifraMultiplicadorToleranciaValorV máxV min
naranjanaranjarojosin color
verdeazulnaranjaoro
grisrojomarrónplata
marrónrojomarrónoro

3.- Calcula el tiempo de carga y de descarga de un condensador de 22000 mF unido a la carga con una resistencia de 56 W y a la descarga con una resistencia de 180 W.

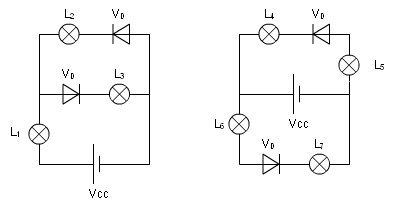

4.- Indica que bombillas lucen y cuales no en los siguientes circuitos. Explica por qué lo hacen.

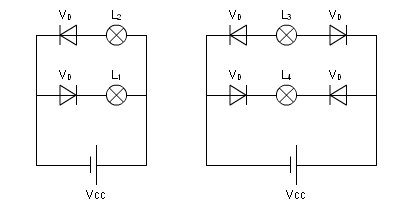

5.- Indica que bombillas lucen y cuales no en los siguientes circuitos. Explica por qué lo hacen.

6.- ¿Cuál es la corriente que circulará por la bombilla si la resistencia de la misma es de 180W, y la tensión de alimentación del circuito es de 12 V?

7.- Calcula la resistencia de limitación que debemos poner para proteger el diodo LED que tiene los siguientes parámetros (VD = 1,5V, ID = 35 mA), cuando lo conectamos a 9 V.

8.- Un transformador que tiene las siguientes características (230V /12 V, 1W), se conecta en la parte del secundario a 24 V. Indicar:

a.- Tensión en el primario.

b.- Corriente en el primario.

9.- Explica el funcionamiento del circuito siguiente.

10.- Si en el circuito anterior tenemos un motor de 9V, 50 mA, la b del transistor es de 50, la VBE = 0,6V, la VCE = 0,2V, Vcc= 9V. ¿Cuál debe ser la corriente de base para que el motor funcione con normalidad? ¿En qué valor de P1 se dará esta corriente?

11.- Explica el funcionamiento del circuito siguiente.

Regresar al índice
